Skin Effect (Efek Kulit) Pada Saluran Transmisi

Skin Effect (Efek Kulit) Pada Saluran Transmisi – Merupakan fenomena pada saluran transmisi yang disebabkan karena tidak meratanya distribusi arus pada penampang konduktor disepanjang saluran transmisi jarak jauh. Fenomena ini muncul sesuai dengan peningkatan panjang efektif konduktor saluran trasnmisi sehingga skin effect pada saluran pendek jarang ditemui.
Pada saluran transmisi sistim tegangan arus searah (DC- Direct Current), distribusi arus pada penampang disepanjang saluran penghantar cukup merata, sehingga hampir tidak pernah ditemukan skin effect pada sisitim saluran transmisi Tegangan DC.  Lain halnya dengan saluran transmisi Tegangan AC, pada saluran transmisi ini terjadi effect di mana aliran arus cenderung mengalir dengan kepadatan tinggi melalui permukaan konduktor ( yaitu kulit konduktor ) , meninggalkan inti konduktor, bahkan kandang kala muncul suatu kondisi ketika benar-benar tidak ada arus mengalir melalui inti , dan berkonsentrasi seluruhnya pada daerah permukaan. Fenomena ini dapat mengakibatkan peningkatan nilai resistansi efektif konduktor.

Mengapa efek kulit (Skin Effect) terjadi pada jalur transmisi

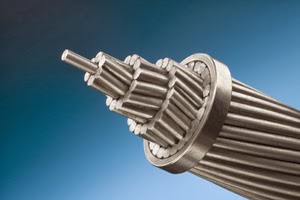

Ketika dilihat dari arah penampangnya, sebuah kabel dengan ukuran tertentu terdiri dari kumpulan beberapa buah kabel kecil yang kita sebut sebagai filamen dengan jumlah tertentu (n). Apabila kabel tersebut dialiri arus (I), maka masing masing filamen tersebut dialiri arus sebesar i, sehingga total arus yang melewati kabel adalah :

I = n . i

Selama aliran arus bolak-balik (AC) melintasi konduktor kabel , berarti semua filamen pada kabel tersebut akan membawa arus sebesar I/n . Karena pda setiap konduktor yang dialiri arus akan menimbulkan fluks,  maka ketika sekian banyak filamen dialiri arus, maka akan timbul flux yang saling terkait didalam kabel tersebut ,  baik filamen permukaan maupun yang di inti. Fluks yang terbentuk oleh filamen bagian terluar tidak memiliki keterkaitan fluks yang cukup besar bila dibandingkan dengan flux yang ditimbulkan oleh filamen disebelah dalam dan semakin kedalam menuju inti kabel keterkaitan flux antara tiap-tiap filamen menjadi semakin kuat. Dengan meningkatnya flux dibagian inti kabel maka secara proporsional juga meningkatkan nilai induktansi kabel kearah inti. Hal ini menghasilkan reaktansi induktif lebih besar kearah inti kabel dibandingkan dengan bagian luar konduktor
. Tingginya nilai reaktansi dibagian sebelah dalam (inti kabel) memaksa sebagian besar arus mengalir melalui permukaan luar atau kulit sehingga menimbulkan fenomena yang disebut efek kulit (skin efferct) dalam jalur transmisi .

Faktor yang mempengaruhi efek kulit (skin effect)dalam jalur transmisi.

Efek kulit pada sistem ac tergantung pada sejumlah faktor seperti sebagai berikut :
1) Bentuk konduktor.
2) Jenis material.
3) Diameter konduktor.
4) Operasional frekuensi.
